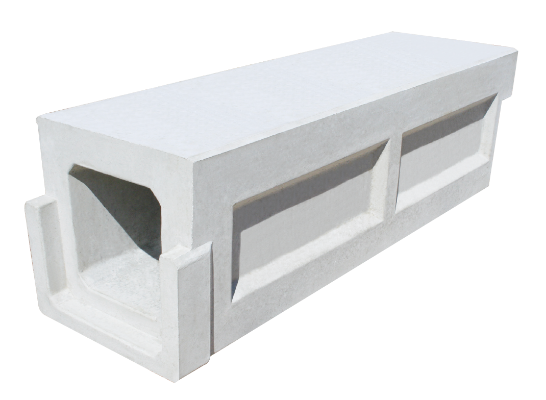

이형수로관(사각)
특징
- 벤치플룸 Ⅲ종, 보강수로관의 소켓에 상호연결 가능하며 상단부의 두께를 보강하여 횡단보행은 물론 트랙터나 차량의 통행 및 동물의 생태이동 통로로 사용하기에 가장 적합한 제품이다.

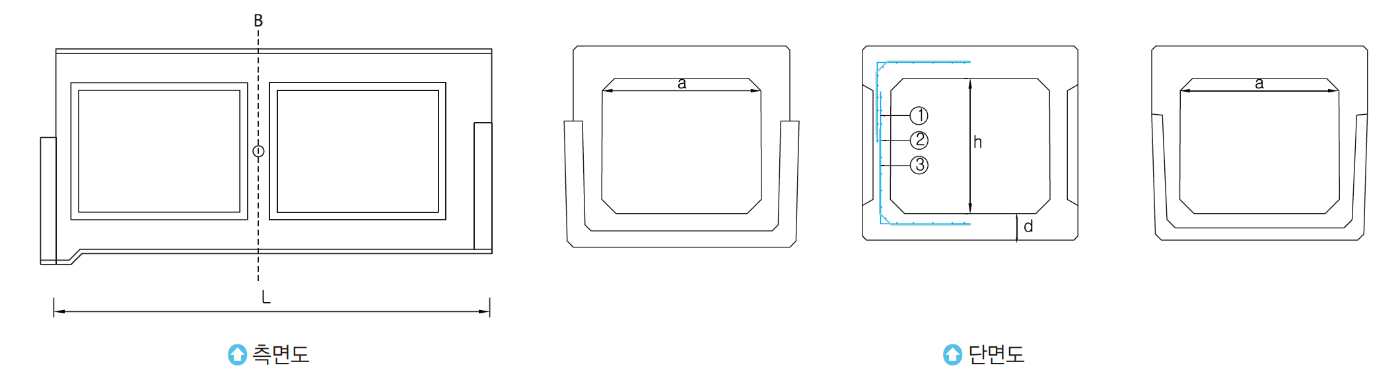

규격
단위 : m/m
| 호칭 | 치수(mm) | 가로철근 | 세로철근 | 비고 | 식별번호 | |||
| a | h | d | L | 지름(mm)x수량(개) | 지름(mm)x수량(개) | |||
| 400C | 400 ± 4 | 400 ± 2 | 120 이상 | 2000 ± 5 | 5.0x20 이상 | 5.0x12 이상 | 보강근 Ø13mmx10 | 22511728 |
| 500C | 500 ± 5 | 500 ± 3 | 120 이상 | 22511727 | ||||
| 600C | 585 ± 5 | 595 ± 2 | 125 이상 | 5.5x20 이상 | 5.5x12 이상 | 21256245 | ||
| 700C | 700 ± 5 | 700 ± 3 | 140 이상 | 5.5x20 이상 | 5.5x13 이상 | 23314475 | ||
| 800B | 795 ± 5 | 695 ± 3 | 140 이상 | 6.0x20 이상 | 5.5x20 이상 | 21256246 | ||
| 1000A | 1000 ± 7 | 800 ± 5 | 150 이상 | 6.0x24 이상 | 6.0x23 이상 | 23314474 | ||
| 1000C | 990 ± 7 | 995 ± 5 | 150 이상 | 21256247 | ||||
| 1200B | 1200 ± 7 | 970 ± 5 | 160 이상 | 23314473 | ||||
| 1500A | 1490 ± 7 | 990 ± 5 | 160 이상 | 6.0x26 이상 | 21256248 | |||
| 1500B | 1495 ± 7 | 1200 ± 5 | 160 이상 | 6.0x28 이상 | 23314472 | |||
