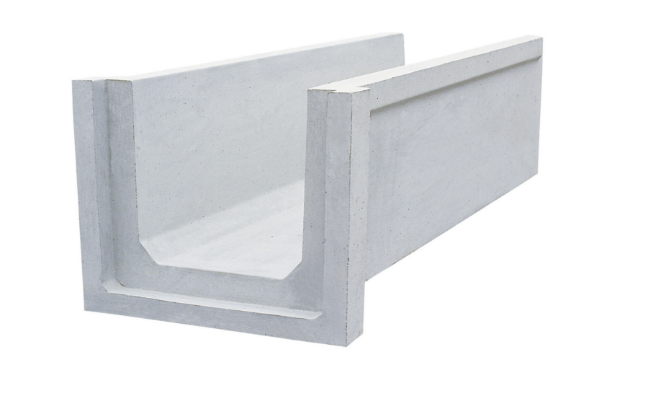

벤치플룸 Ⅲ
특징
  • 소규모용, 배수로 및 측구용
  • 측벽의 높이가 벤치플룸Ⅱ종에 비하여 높으므로 통유수량이 크다.

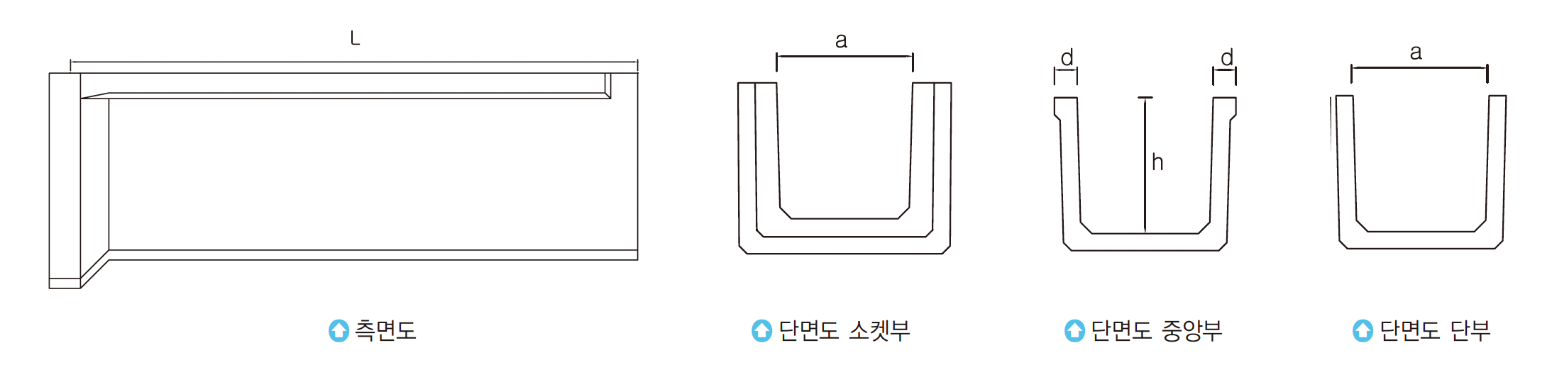

규격

단위 : m/m

호칭 중앙부 치수 소켓부 치수 배근 식별번호
안나비 밑나비 두께 길이 i ℓ 허용차 as(6) cs(6) bs es hs(6) L1 세로철근 가로철근
a b 허용차 c m d e 허용차 h 허용차 지름 개수(개) 지름 개수(개)(7)
ℓ=2000 ℓ=1000
300C 300 280 ±4 340 20 70 50 ±2 300 ±2 40 2000 ±5 415 495 395 50 350 50 4.0 12 4.0 16 8 22427783
400C 400 370 ±4 450 20 80 60 ±2 400 ±2 40 2000 ±5 535 625 505 60 460 60 5.0 12 5.0 20 10 21158390
500C 500 470 ±5 550 30 90 70 +3
-2		 500 ±2 50 2000 ±5 655 765 625 70 570 60 5.0 12 5.0 20 10 21158391
600C 600 570 ±5 660 30 95 75 +3
-2		 600 ±3 40 2000 ±5 765 885 735 75 675 60 5.5 12 5.5 20 10 21158392
800B 800 770 ±5 850 40 100 80 +3
-2		 700 ±3 60 2000 ±5 972 1105 945 80 780 60 5.5 20 6.0 20 10 21158394
1000 1000 960 ±7 1050 40 105 85 +5
-2		 800 ±5 60 2000 ±5 1185 1315 1145 85 885 60 6.0 23 6.0 24 12 21158396
1000C 1000 960 ±7 1050 40 110 90 +5
-2		 1000 ±5 80 2000 ±5 1185 1315 1145 90 1090 70 6.0 23 6.0 24 12 21158397
